一、簡介及用途

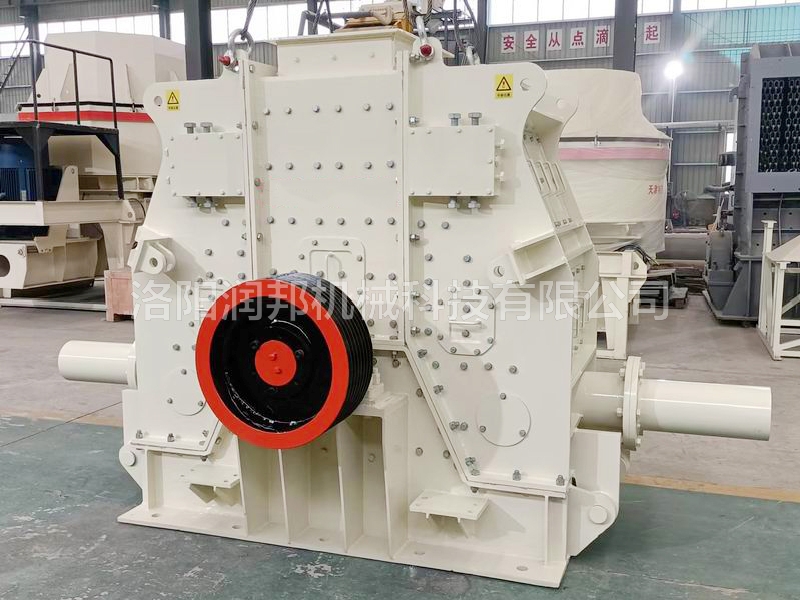

隨著基礎建設的發展對混凝土及砂石要求的提高,為了使砂石更好地適應市場的需求,我公司研制出了***臥式制砂機,本臥式制砂機具有破碎比大,成品率高,是市場上立式制砂機的替代產品(系列參數以石灰石為原料)。
二、結構特征
如下圖所示,本設備主要是由以下幾部分組成
1、下架體 2、左機架 3、右機架 4、中機架 5、轉子體 6、篩架體 7、傳動部
三、工作原理
在當前的制砂設備中,應用較廣的是立式制砂機,立式制砂機是高速撞擊物料從而達到破碎的效果,但在撞擊的過程中撞擊持續的時間過短,破碎次數少;我公司開發的臥式制砂機可克服這一現象,隨著近幾年各個行業的發展,軸承行業也高速發展,開發出了適應耐沖擊的高速軸承,我公司的臥式制砂機線速度較高,持續撞擊的線距離比較長,這樣在高速運行的過程中物料之間與反擊板之間的撞擊次數增多,提高成品產量;轉子可正反轉,兩側均可破碎,提高易損件的利用率,減少更換易損件頻率,降低工人的勞動強度;反擊架采用懸空彈簧支撐結構,防止不可破碎物料進入損壞反擊架;轉子下方無篩條,可是物料迅速下落,防止悶車現象發生;可調節排料間隙以滿足客戶所需物料要求。
四、WZS臥式制砂機規格型號與性能參數表
1:性能參數
2 規格型號介紹
五、調節組裝介紹
5.1彈簧拉桿組調節方式
5.1.1彈簧拉桿介紹
圖5.1.1
1、 拉桿 2、拉桿調節螺母 3、調整絲杠 4、鎖緊螺母
